一、簡介：

2PCG型永磁高梯度干式除鐵機， 它突破了目前市場上應用的各類電磁、永磁除鐵設備的機理結構模式，創新研發了磁流體原理與結構設計，選用高性能永磁體材料，產生高背景磁場和軟磁磁選介質棒，產生高磁場梯度力捕捉物料里面含量很少的微細粒弱磁性三氧化二鐵雜質。磁系設計為水平對半閉合短磁路結構，分選腔工作間距可調，當調節至8mm時，背景磁場為950-1060mT，兩滾筒上的動力磁選介質棒尖角處磁感應強度可達到1.98-2.1T，以適應不同選礦物料性質變化的要求，目前該設備已經應用到了多種非金屬礦物（10-200目）除鐵提純作業中，如：高純、  精制石英砂（粉）、藍晶石、硅線石、紅柱石、白云石、鉀長石、鎂橄欖砂、珍珠巖、鋁礬土耐火材料等，經用戶使用回訪反饋，充分證明設備除鐵效果（超卓），大幅度提高了產品的質量等級和降低了生產成本及提高了環保效果。

二、設備結構：

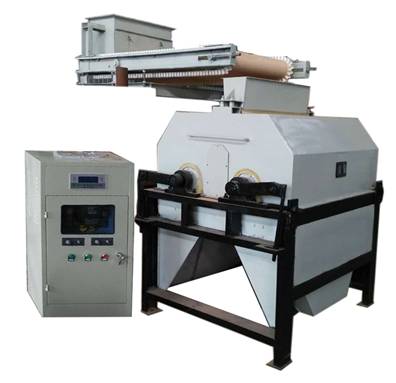

該機設有兩個滾筒和其內部磁系，水平安裝在機架上，由電機傳動機構帶動兩滾筒同步相對旋轉，在兩滾筒外表上設置有等距、成行排列的圓柱體異形聚磁介質分選棒，機架上兩滾筒兩側裝置保護箱，箱上端面裝置有微震器和受料槽及負壓收塵接口，受料槽上料口與變頻自動稱量定量給料機聯接，機架下部設置有精礦料通道擋板，毛刷輥與接雜鐵斗。

三、工作原理：

待處理礦料從料倉低出料口經自動稱重定量給料機拖出，定量喂入到該設備受料槽內，在微震器的作用下，料粉呈松散、均勻、懸浮狀態下落到兩滾筒工作腔（工作腔間距可調）。料中的三氧化二鐵雜質被滾筒上的分選棒選擇性的捕捉吸附于端面處，隨著滾筒的轉動，攜載離開工作區，在無磁區分選介質棒瞬間失磁，在毛刷輥的作用下落入接鐵斗內，實現自動連續除鐵和脫鐵的過程。

四、規格及主要技術參數：

五、用戶選擇注意事項：

由于各地出產的非金屬礦產物存在著礦物性質上的差異，用戶可根據自己礦產物里面三氧化二鐵的含量，賦存狀態和其在各粒度中的分布率、比磁化系數、單體解離粒度、磨礦篩分入選粒度、除鐵率要求和臺時處理量，對應設備規格技術參數表，選擇確定。

注釋?zhuān)簩?duì)于濕法磨礦工藝的老生產線，不論前面有幾級除鐵工序，只須在礦料晾干或干燥后，在原料包裝前串裝上該設備進行一次精選即可，對于產品需要超細的用戶可以在經該設備除鐵后繼續下面的工序。

公司產品實行質量保證，歡迎用戶來人帶料現場試機除鐵，以確保滿足用戶對原料除鐵的要求。

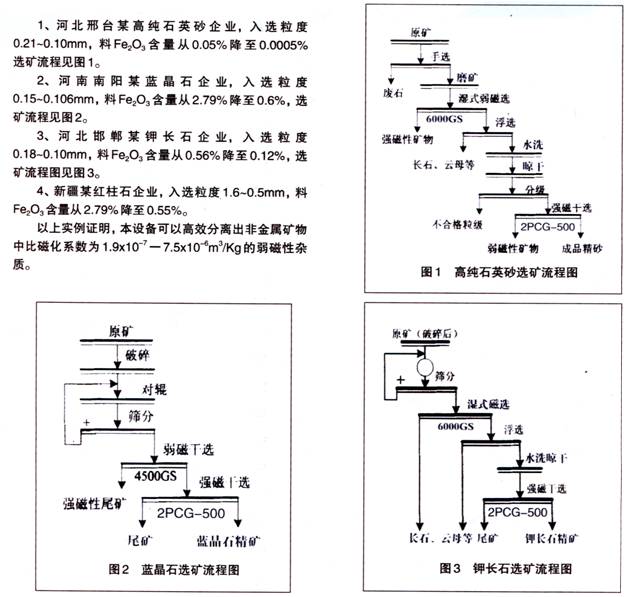

六、應用實例及工藝介紹：
